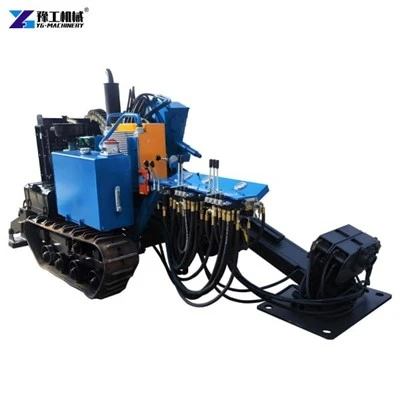

شركة Henan Yugong Machinery Co. ، Ltd.: Your Professional HDD Machine Manufaction!
شركتنا لديها أكثر من 20 سنة التاريخ. HDD Machine هي آلة بناء لا تحفر سطح الأرض وهي مناسبة للبناء الحضري ووضع مختلف المرافق العامة تحت الأرض (خطوط الأنابيب والكابلات وما إلى ذلك). يتم استخدامه على نطاق واسع في وضع خطوط أنابيب مرنة لإمدادات المياه ، والكهرباء ، والاتصالات ، والغاز الطبيعي ، وغاز الفحم ، والزيت ، وما إلى ذلك.
لماذا تختارنا
جودة عالية
تعتمد منصات الحفر لدينا مواد متينة ، تم تصميمها مع مكونات فولاذية عالية الشد ومكونات متميزة لتصنيع منصات الحفر. سيتم اختبار جميع الآلات بدقة قبل مغادرة المصنع.
بعد الخدمة
لدينا خدمات كبيرة بعد البيع. قبل الشحن ، سنرسل الصور ومقاطع الفيديو للعملاء الذين طلبوا. عند استلام الجهاز ، سنوفر مقطع الفيديو التشغيلي إذا لزم الأمر.
خدمة التخصيص
إذا كان لديك متطلبات محددة ، فنحن ندعم الخدمات القابلة للتخصيص. لمزيد من التفاصيل ، يرجى الاتصال بنا بحرية.
24H الخدمة عبر الإنترنت
نحن نقدم خدمة عبر الإنترنت على مدار 24 ساعة. إذا كان لديك أي أسئلة أثناء العملية ، فيرجى الاتصال بنا وسنرد عليك في أقرب وقت ممكن.
مزايا آلة HDD
الحد الأدنى من التأثير البيئي
تقوم آلة HDD بإلغاء الحاجة إلى الخنادق الواسعة ، والحفاظ على المناظر الطبيعية ، وتقليل تآكل التربة ، وحماية المجاري المائية. يتماشى هذا النهج الصديق للبيئة مع أهداف الاستدامة الحديثة والمعايير التنظيمية.
انخفاض تعطل السطح
في الإعدادات الحضرية ، تتجنب جهاز HDD تأخير حركة المرور ، وإغلاق الطرق ، والأضرار التي لحقت بالبنية التحتية الحالية مثل الطرق والأرصفة والمرافق. هذا يجعلها خيارًا مفضلاً للمشاريع البلدية وترقيات الاتصالات.
كفاءة التكلفة
في حين أن الاستثمار الأولي في آلة الحفر الاتجاهية الأفقية للبيع قد يكون أعلى ، تنشأ وفورات طويلة الأجل من انخفاض العمالة ، وجداول زمنية للمشروع الأقصر ، وتكاليف الاستعادة المنخفضة.
التنوع
يمكن لآلات HDD التنقل بين ظروف التربة المتنوعة ، بما في ذلك الصلصال والصخور والرمل ، وتستخدم في الصناعات مثل النفط والغاز والاتصالات السلكية واللاسلكية وتوزيع المياه وتوزيع الطاقة.
تعزيز السلامة
عن طريق التقليل من الحفر ، تقلل آلة HDD من المخاطر المرتبطة بالخنادق المفتوحة ، مثل الحوادث ، والإضرابات في المنفعة ، وإصابات العمال.
تطبيق جهاز HDD
تثبيت الأداة المساعدة
خطوط المياه والصرف الصحي:يتم استخدام آلة HDD لتركيب أنابيب المياه والصرف الصحي تحت الطرق والأنهار والعقبات الأخرى ، مما يقلل من اضطراب السطح والازدحام المروري.
خطوط أنابيب الغاز الطبيعي:يمكن تثبيت خطوط أنابيب الغاز باستخدام HDD لتقليل التأثير البيئي وتجنب تعطيل المناطق المأهولة بالسكان.
كابلات الاتصالات:يتم استخدام جهاز HDD لوضع كابلات الاتصالات البصرية وغيرها من الكابلات ، مما يضمن الوصول إلى الإنترنت عالي السرعة في المناطق الحضرية والريفية.
القنوات الكهربائية:تستخدم شركات الطاقة الكهربائية والمرافق جهاز HDD لتثبيت القنوات الكهربائية وخطوط الطاقة.
صناعة النفط والغاز
معابر خطوط الأنابيب:يتم استخدام آلات HDD لإنشاء معابر تحت الأرض أسفل الأنهار والطرق السريعة وعقبات أخرى أمام خطوط أنابيب النفط والغاز.
تركيب Wellbores:يمكن استخدام HDD لحفر ويلبورات وإجراء الحفر الأفقي تحت الأرض لأغراض الاستكشاف والاستخراج.
العلاج البيئي:يتم استخدام HDD في المشاريع البيئية لتركيب أنظمة العلاج ، مثل آبار مراقبة المياه الجوفية ، وأنظمة استخراج البخار ، وأنظمة استخراج بخار التربة ، والتي تساعد على تخفيف التلوث.
الطاقة الحرارية الأرضية:تُستخدم آلات HDD لحفر الآثار الحرارية الأرضية لاستخراج الحرارة من قشرة الأرض لإنتاج الطاقة المتجددة.
منشآت الكابلات والألياف البصرية:في المناطق الحضرية والضواحي ، يتم استخدام HDD عادة لتثبيت الكابلات تحت الأرض للطاقة الكهربائية ، والاتصالات ، والتلفزيون الكبلي.
البنية التحتية البلدية:يتم استخدام HDD لمختلف مشاريع البنية التحتية البلدية ، بما في ذلك تركيب أنظمة تصريف مياه الأمطار ، والصرف الصحي ، وقنوات تحت الأرض لأنظمة إشارة المرور والإضاءة.
حفر الآبار الأفقية:يمكن استخدام HDD في حفر الآبار الأفقية لإمدادات المياه أو التدفئة الحرارية الأرضية أو استخراج الغاز الطبيعي.
الطاقة المتجددة:بالإضافة إلى الطاقة الحرارية الأرضية ، يمكن استخدام HDD في مشاريع الطاقة المتجددة مثل تركيب خطوط النقل الكهربائية تحت الأرض لمزارع الرياح ومحطات الطاقة الشمسية.
الهبوط الكابل تحت سطح البحر:يتم استخدام HDD لجلب كابلات الاتصال تحت سطح البحر من قاع المحيط إلى الأرض ، وربطها بالشبكات الأرضية.
معابر للسكك الحديدية والمطارات:تُستخدم آلات HDD لإنشاء معابر تحت الأرض للسكك الحديدية والممرات ، مما يسمح بتركيب المرافق دون تعطيل طرق النقل.
التنمية الحضرية:في المناطق الحضرية المكتظة بالسكان ، يساعد HDD في تقليل الاضطرابات أثناء البناء ، مما يجعلها خيارًا مفضلاً لتركيبات المنفعة.
المعلمات الفنية
|
نموذج |
YG-160A |
YG-180 |
YG-280 |
YG-320 |
YG-320A |
|
المحرك تقييم الطاقة |
100 كيلو وات |
97kw |
160 كيلو واط |
140kw/160kw |
160 كيلو واط |
|
دفع وسحب |
|
محرك |
محرك |
|
محرك |
|
أقصى قوة السحب/التغذية |
160/100kn |
180/180KN |
280/280kn |
320/320kn |
320/320kn |
|
أقصى عزم الدوران من رأس الطاقة |
5000N.n |
6000N.n |
10000N.n |
12000N.n |
12000N.n |
|
سرعة رأس الطاقة |
0-180r/min |
0-140r/min |
0-120R/دقيقة |
0-140r/min |
0-140r/min |
|
سرعة نقل رأس الطاقة |
30m/دقيقة |
20 م/دقيقة |
20 م/دقيقة |
20 م/دقيقة |
20 م/دقيقة |
|
أقصى قطر ثقب |
φ600mm |
φ600mm |
φ750mm |
φ800mm |
φ800mm |
|
طول قضيب الحفر (واحد) |
3m |
3m |
3m |
3m |
3m |
|
قطر أنبوب الحفر |
φ60mm |
φ60mm |
φ73mm |
φ73mm |
φ73mm |
|
قطر أنبوب الحفر |
10-23 درجة |
10-22 درجة |
10-23 درجة |
10-20 درجة |
10-20 درجة |
|
|
160L/دقيقة |
250L/دقيقة |
320L/دقيقة |
320L/دقيقة |
320L/دقيقة |
|
الحد الأقصى لضغط الطين |
100bar |
80bar |
80bar |
80bar |
80bar |
|
الجودة الشاملة |
6700 كجم |
8500 كجم |
12500 كجم |
11500 كجم |
11200 كجم |
|
الأبعاد (الطول*العرض*الارتفاع) |
5700*1820*2400 مم |
6400*2270*2340 مم |
7100*2260*2450 مم |
7100*2250*2450 مم |
7662*2162*2450 مم |
عملية آلة HDD
حفر حفرة تجريبية
بادئ ذي بدء ، يتم حفر بئر على طول مسار محدد مسبقًا في الأرض بواسطة الحفر الاتجاهي الأفقي. رأس الحفر جوفاء ويتم دفعه عبر الأرض ، يوجهه الحفر الذي يستخدم جهاز إرسال لتحديد الموقع الدقيق لرأس الحفر.
مسبق
تتضمن مرحلة ما قبل التعقيد استخدام التدريبات الاتجاهية الأفقية لتكبير بئر الطيار. يتم الانتهاء منه على مراحل ويضمن أن يكون ضغط الانسحاب أقل عند تثبيت الأنبوب في النهاية. إن إكماله على مراحل يعني أيضًا أن السلامة الهيكلية للثقب يتم الحفاظ عليها.
يتم ضخ سائل الحفر أيضًا لإزالة المواد الصلبة وتكبير الفتحة. يساعد السائل أيضًا في الحفاظ على السلامة الهيكلية للثقب.
تراجع الأنابيب
المرحلة الأخيرة من تثبيت الأنابيب باستخدام الحفر الاتجاهية الأفقية هي تراجع الأنابيب. هذا هو المكان الذي يتم فيه سحب سلسلة الحفر على طول مسار الدخول ويتم إدخال الأنبوب في مكانه. يتضمن تراجع الأنابيب حساب القوة المطلوبة عند سحب سلسلة الحفر مرة أخرى كقوة غير صحيحة قد يؤدي إلى تلف بنية الثقب أو المنتج الذي يتم تثبيته.
احتياطات سلامة بناء آلة HDD
يجب أن تكون مرافق وقائية مختلفة وأجهزة السلامة كاملة وسليمة ، ويجب تثبيت أغطية واقية موثوقة أو درابزين واقعي على الأجزاء الدوارة المكشوفة.
يجب تثبيت جهاز HDD بحزم وأفقي. يجب محاذاة عجلات محرك الأقراص رأسياً ومتوازي أفقياً ، ويجب إبقاء عمود القيادة وعجلات القيادة أفقية. يجب تثبيت المعدات الكهربائية في مكان جاف ونظيف ومهدئ جيدًا.
عند تثبيت منصة الحفر ، يجب أن يكون نقطة الظل للعجلة الأمامية لتاج Derrick ، ووسط العمود الرأسي لحفنة الحفر ومركز فتحة الحفر في خط مستقيم.
عندما تدور الجهاز ، يُمنع فرك أجزاء الماكينة وإصلاحها ؛ يحظر عبور حزام الإرسال ، الجزء الدوار أو تمرير الكائنات من فوقه ؛ من المحظور ارتداء قفازات لتعليق الحزام أو الشمع. قبل الحفر ، يجب فحص المعدات وتدابير حماية السلامة والمرافق. عند الانحناء أو الكنس النزوي أو الثقوب الكاسحة أو الحفر في الكهوف الكارست أو طبقات فضفاضة ومعقدة ، يجب أن يتم تشغيله من قبل قائد فريق الآلة أو الفنيين المهرة.
التغليف والشحن
شهادتنا
كواحد من الشركات الرائدة في مجال HDD وموردي الموردين في الصين ، نرحب بحرارة لشراء آلة HDD عالية الجودة بسعر تنافسي من مصنعنا. لمزيد من المنتجات الرخيصة ، اتصل بنا الآن.
